砂型离心铸铁管（GB／T3421—1982）

发布日期：2019/12/9
作者：无锡沪上金属材料有限公司
点击：1697

砂型离心铸铁管（GB／T3421—1982）
砂型离心铸铁管适用于输送水和煤气等，铸铁直管按壁厚分为P、G两级。
(1)尺寸和形状

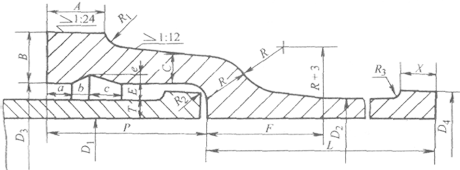

承插铸铁直管
R=C+E  R1=C R2=E
承插铸铁直管的尺寸
公称口径
DN／mm
各部尺寸／mm
a
b
c
e
75～450
15
10
20
6
500以上
18
12
25
7
公称口径
DN／mm
壁厚／mm
内径／mm
外径
D2／mm
有效长度／mm
承口凸部质量
／kg
插口凸部质量
／kg
直部1m质量
／kg
T
D1
5000
6000
总质量／kg
P级
G级
P级
G级
P级
G级
P级
G级
P级
G级
200
8.8
10.0
202.4
200
220.0
227.0
254.0


16.30
0.382
42.0
47.5
250
9.5
10.8
252.6
250
271.6
303.0
340.0


21.30
0.626
56.3
63.7
300
10.0
11.4
302.8
300
322.8
381.0
428.0
452.0
590.0
26.10
0.741
70.8
80.3
350
10.8
12.0
352.4
350
374.0


566.0
623.0
32.60
0.857
88.7
98.3
400
11.5
12.8
402.6
400
425.6


687.0
757.0
39.00
1.460
107.7
119.5
450
12.0
13.4
452.4
450
476.8


806.0
892.0
46.90
1.640
126.2
140.5
500
12.8
14.0
502.4
500
528.0


950.0
1030.0
52.70
1.810
149.2
162.8
600
14.2
15.6
602.4
599.6
630.8


1260.0
1370.0
68.80
2.160
198.0
217.1
700
15.5
17.1
702.0
698.8
733.0


1600.0
1750.0
86.00
2.510
251.6
276.9
800
16.8
18.5
802.6
799.0
836.0


1080.0
2160.0
109.00
2.860
311.3
342.1
900
18.2
20.2
902.9
899.0
939.0


2410.0
2630.0
136.00
3.210
379.1
415.7
1000
20.5
22.6
1000.0
955.8
1041.0


3020.0
3300.0
173.00
3.550
473.2
520.6
注：
1.计算质量时，铸铁密度采用7.20g／cm3.
2.总质量=直部1m质量×有效长度+承插口凸部质量(计算结果四舍五入，保留三位有效数字)。
(2)外形
砂型离心铸铁管的弯曲度
公称口径DN／mm
弯曲度／mm
200～450
1.51
>1500
1.251
注：1.表中1代表管的有效长度(m)，管长(m)乘以1前的系数即为弯曲度。
      2.铸铁管端面应与轴线相垂直。
(3)化学成分
砂型离心铸铁管的磷含量WP不应大于0.30％，硫含量Ws不应大于0.10％。
(4)力学和工艺性能
管环抗弯强度
公称口径DN/mm
抗弯强度óbbMPa
≤300
340
350～700
280
≥800
240
砂型离心铸铁管的水压试验
直管种类
公称口径DN/mm
试验压力／MPa
P级
≤450
2.00
≥500
1.50
G级
≤450
2.50
≥500
2.00
